久久这里只有精品视频,中文字幕你懂的在线资源,白嫩人妻丰满熟妇嗷嗷叫

硅膠產(chǎn)品Product Series

當(dāng)前位置：主頁 > 硅膠產(chǎn)品 > 手板模型設(shè)計(jì)專用硅膠 > 手板模型設(shè)計(jì)專用硅膠

產(chǎn)品類別：手板模型設(shè)計(jì)專用硅膠

產(chǎn)品名稱：手板硅膠

產(chǎn)品詳情

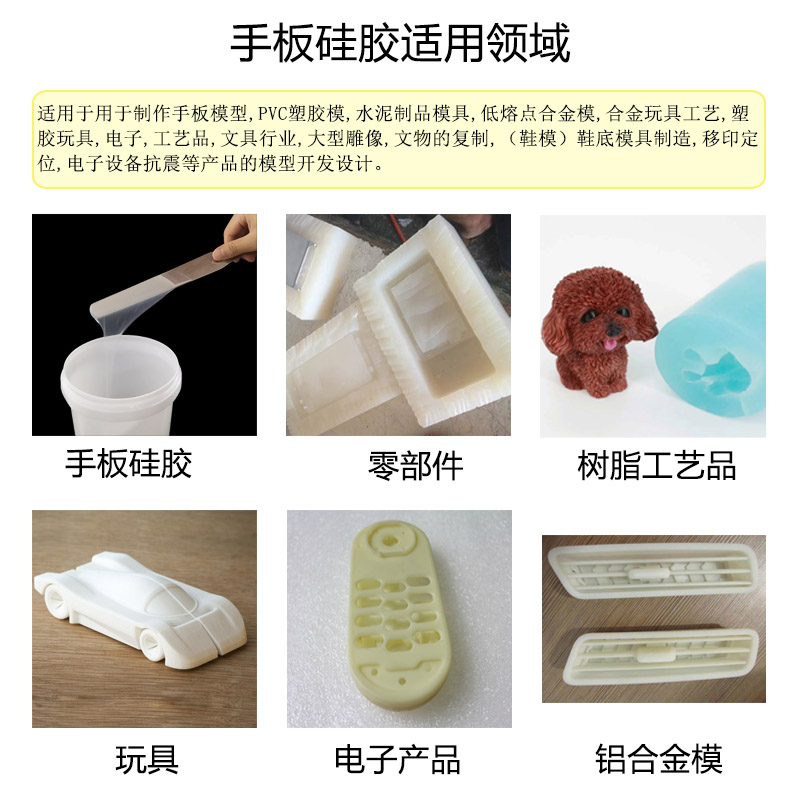

手板硅膠是一種價(jià)格較低的雙組份的模具硅膠，常規(guī)的模具膠翻模次數(shù)一般有800次到上千次，而手板硅膠則只有幾次到幾十次。一般適用于小批量產(chǎn)品生產(chǎn)或者是一次性開模。

手板硅膠特點(diǎn)

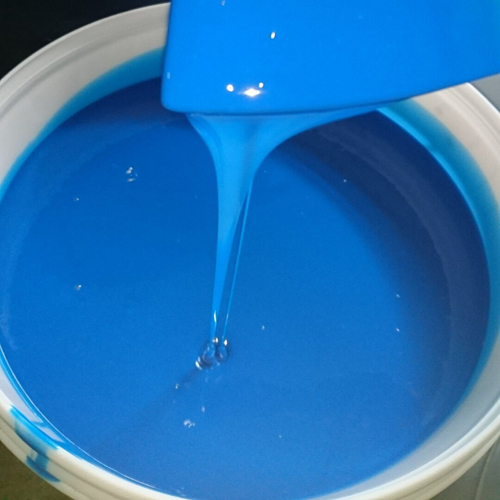

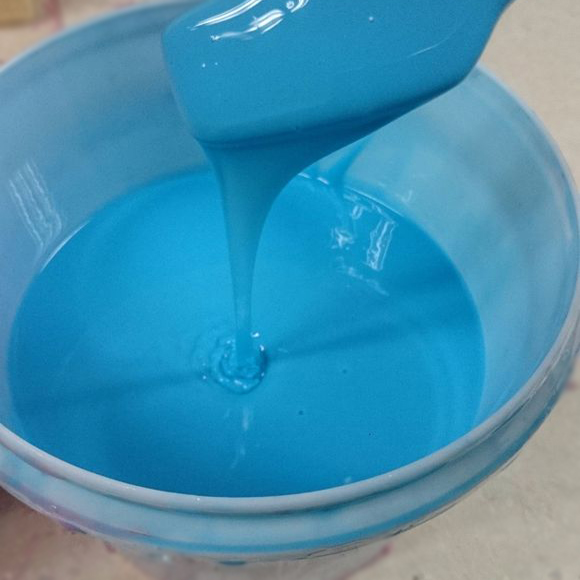

1.低粘度、流動(dòng)性好、易灌注；
2.耐高溫、耐酸堿、耐老化；
3.價(jià)格低，小批量生產(chǎn)節(jié)約成本。

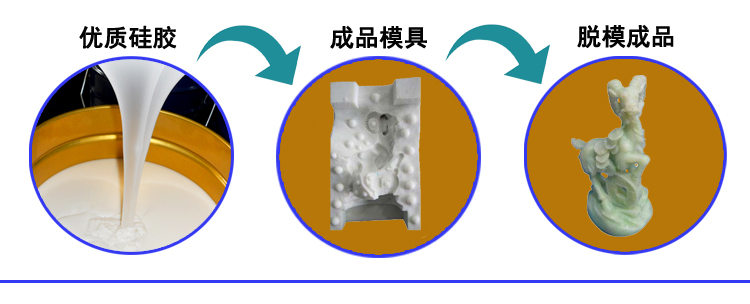

操作方法

1.將硅膠和固化劑按一定比例進(jìn)行配比混合攪拌均勻；
2.把攪拌后的硅膠進(jìn)行抽真空排氣泡處理，沒有抽真空機(jī)的可延長硅膠固化時(shí)間讓其自然固化，但是這種效果不是很理想(建議還是購買一臺抽真空機(jī)）；
3.把抽完真空的硅膠全部倒入到?？騼?nèi)，等3-6小時(shí)硅膠完全固化后進(jìn)行脫模。

注意事項(xiàng)

1.硅膠與固化劑之間一定要充分?jǐn)嚢杈鶆?，防止硅膠出現(xiàn)不固化或不完全固化的現(xiàn)象；
2.抽真空的時(shí)間不宜太久，防止硅膠在抽真空時(shí)發(fā)生交聯(lián)固化，導(dǎo)致硅膠不能使用；
3.制作好的硅膠模具建議放置24小時(shí)候在投入使用，這樣可以延長硅膠模具的使用壽命。
手板硅膠

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細(xì)的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產(chǎn)品，柔軟性好、抗撕拉性好、適用的產(chǎn)品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產(chǎn)品、樹脂工藝品及輪胎模等。	很硬，類似運(yùn)動(dòng)鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時(shí)硅膠會(huì)變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠產(chǎn)數(shù)表

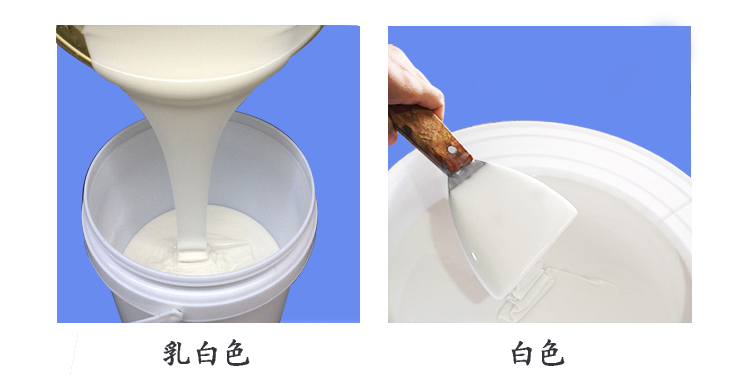

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添（%）	2-3
動(dòng)力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強(qiáng)（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強(qiáng)（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時(shí)間（min)	30-50		30-40			30-50
硫化時(shí)間（h）	4-5		3-4			4-5
線收縮率（%）	0.3
